DoorProtect - HƯỚNG DẪN SỬ DỤNG

HƯỚNG DẪN SỬ DỤNG DoorProtect

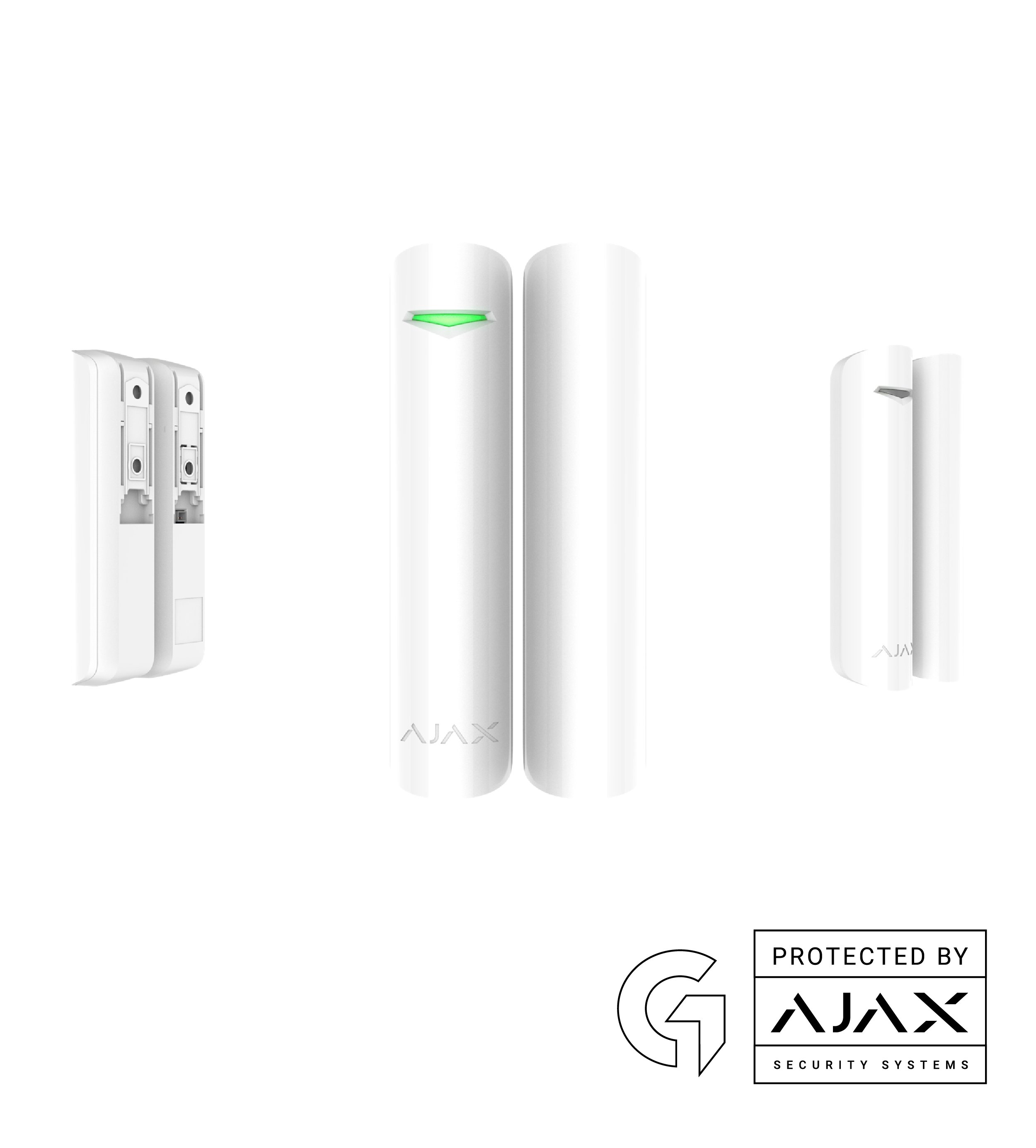

DoorProtect là một thiết bị cảm biến mở cửa dành cho cửa sổ và các cửa ra vào, được thiết kế để sử dụng cho khu vực bên trong cơ sở. Thiết bị có thể hoạt động lên tới 7 năm nhờ vào Pin được gắn sẵn trong máy. Thiết bị còn được trang bị một rờ-le sậy kín có khả năng xử lý hơn 1 triệu lượt đóng mở. Nó còn có chân kết nối với các cảm biến bên ngoài khác.

Rơ-le sậy kín là một thiết bị giúp tạo ra một vòng tiếp diễn dưới sự ảnh hưởng của vòng từ trường liên tục. Nó bao gồm nhiều tiết xúc sắt từ đặt chung trong một bóng thủy tinh.

DoorProtect hoạt động trong hệ thống an ninh Ajax bằng cách kết nối thông qua giao thức sóng Jeweller với bộ Hub. Khoảng cách liên kết lên đến 1200m ở môi trường không vật cản. Thêm vào đó, thiết bị còn có thể được dùng bởi các bộ xử lý trung tâm của bên thứ 3 thông qua các mô-đun tích hợp uartBridge và ocBridge Plus.

Thiết bị cảm ứng được thiết lập thông qua ứng dụng điện thoại cho iOS và Android. Người dùng sẽ nhận được mọi thông báo về tất cả các sự kiện thông qua tin nhắn push, SMS và cuộc gọi điện thoại ( nếu có đăng ký).

Hệ thống an ninh Ajax có khả năng hoạt động độc lập nhưng người dùng vẫn có thể liên kết hệ thống với các trung tâm giám sát chính của các công ty bảo an.

👉 Mua DoorProtect - Cảm ứng mở cửa

Tính năng các chi tiết thành phần



  1. Thiết bị DoorProtect

  2. Nam châm lớn

  3. Nam châm nhỏ

  4. Đèn tín hiệu

  5. Bảng gắn thông minh SmartBracket (Phần bị cắt chấm gạch là để phục vụ cho tính năng chống phá hoại khi thiết bị bị tháo, giật khỏi mặt phẳng cài đặt. Đừng bẻ gãy!)

  6. Cổng kết nối các thiết bị cảm ứng bên ngoài

  7. Mã QR

  8. Công tắc nguồn

  9. Công tắc chống phá hoại

Nguyên lý hoạt động của DoorProtect

DoorProtect bao gồm 2 thành phần: thiết bị cảm biến có rơ-le sậy kín và nam châm. Thiết bị cảm biến sẽ được gắn vào phần khung cửa và nam châm sẽ được gắn vào phía chuyển động ( kéo mở hoặc lùa). Nếu rơ-le sậy kín nằm trong phạm vi từ trường, mạch điện sẽ kín - thiết bị cảm biến sẽ đóng. Việc mở cửa sẽ làm khoảng cách giữa nam châm và thiết bị cảm biến bị thay đổi, làm cho mạch bị hở và từ đó thiết bị ghi nhận là cửa đã mở ra.

Một nam châm nhỏ có thể bao phủ 1 vùng từ trường 1cm và loại nam châm lớn là 2cm.

Sau khi thực hiện, DoorProtect sẽ ở vào chế độ phát hiện xâm nhập và ngay lập tức truyền tín hiệu báo động đến Trung tâm Hub Ajax, kích hoạt còi báo động được kết nối với trung tâm và thông báo cho người dùng cũng như các công ty bảo an.



Kết nối thiết bị vào hệ thống an ninh Ajax

Kết nối cảm ứng vào Hub

Trước khi bắt đầu kết nối:

  1. Cài đặt ứng dụng Ajax vào điện thoại của bạn và làm theo hướng dẫn thiết lập Hub (Hub, Hub Plus).

  2. Tạo một tài khoản người dùng, thêm bộ Hub vào trong ứng dụng và tạo ít nhất một phòng.

  3. Mở ứng dụng Ajax

  4. Bật bộ Hub lên và kiểm tra kết nối internet.

  5. Kiểm tra và chắn chắc rằng bộ Hub đang trong chế độ Không kích hoạt và đang không cập nhập ( thông qua trạng thái được hiển thị trên ứng dụng)



⚠️ Chỉ có người dùng với quyền quản trị mới có khả năng thêm thiết bị mới vào bộ Hub



Làm thế nào để kết nối thiết bị với bộ Hub:

  1. Chọn “Thêm thiết bị” trên ứng dụng Ajax

  2. Đặt tên cho thiết bị cảm ứng chuyển động, quét mã QR hoặc nhập tay số mã của thiết bị vào ứng dụng ( mã số nằm bên dưới nắp và trên vỏ hộp), chọn Phòng cho thiết bị.


  1. Chọn “Thêm” - bộ đếm ngược sẽ bắt đầu.

  2. Bật nút nguồn thiết bị sang “On”

Để thiết bị hoạt động hiệu quả và không bị can thiệp, cảm biến phải được đặt trong phạm vi bao phủ của vùng sóng không dây của bộ Hub ( với một đối tượng bảo vệ).

Yêu cầu kết nối vào bộ Hub sẽ được gửi đi sau 1 thời gian ngắn khi thiết bị được mở nguồn. Nếu không thể kết nối với bộ Hub, bạn hãy thử tắt nguồn thiết bị và mở lại sau 5 giây.

Thiết bị cảm biến sau khi được kết nối sẽ hiện lên trong danh sách các thiết bị đã được kết nối. Việc tần suất phát sóng rà soát các tín hiệu sẽ phụ thuộc vào tùy chỉnh trên bộ Hub, mặc định là 36 giây.

Kết nối thiết bị cảm ứng vào các hệ thống bảo vê của bên thứ 3

Để kết nối cảm ứng với các bộ xử lý trung tâm của các bên thứ 3, bạn có thể dùng mô-đun tích hợp Ajax uartBridge hoặc Ajax ocBridge Plus, làm theo như trong mục hướng dẫn sử dụng của sản phẩm.

Các thông số

Thiết bị → DoorProtect



Danh mục

Nội dung

Nhiệt độ

Nhiệt độ của thiết bị cảm biến. Được đo trên bộ vi xử lý và cập nhập liên tục.

Cường độ tín hiệu

Cường độ tín hiệu kết nối giữa Hub và thiết bị cảm biến

Lượng Pin

Lượng Pin còn lại của thiết bị, hiển thị theo phân khúc 25%

Nắp đậy

Cơ chế chống phá hoại của thiết bị, phản ứng lại khi thiết bị bị tháo dỡ khỏi vị trí lắp đặt hoặc thân máy bị tổn hại.

Độ trễ khi đi vào, giây

Độ trễ khi đi vào

Độ trễ khi đi ra, giây

Độ trễ khi đi ra

Kết nối

Tình trạng kết nối giữa bộ Hub và thiết bị

Tình trạng cảm ứng chính

Tình trạng của cảm biến chính

Tình trạng cảm ứng phụ

Tình trạng của thiết bị cảm biến được liên kết với DoorProtect

Luôn luôn bật

Nếu được kích hoạt, thiết bị cảm ứng sẽ luôn được đặt trong chế độ kích hoạt

Phần mềm

Phiên bản phần mềm của thiết bị

ID Thiết bị

Nhận dạng riêng biệt của thiết bị

Thiết lập thiết bị cảm ứng

Thiết bị → DoorProtect → ⚙️



Chức năng

Nội dung

Dòng đầu tiên

Tên thiết bị, có thể tùy đặt

Phòng

Lựa chọn căn phòng mà bạn muốn thêm thiết bị

Cảm ứng chính

Nếu được kích hoạt, thiết bị sẽ cảnh báo các hoạt động đóng mở cửa thông qua cảm ứng chính

Liên kết ngoài khả dụng

Nếu được kích hoạt, thiết bị sẽ ghi nhận các báo động từ các thiết bị được liên kết

Luôn hoạt động

Nếu hoạt động, máy dò luôn ghi lại việc mở/đóng

Độ trễ khi đi vào, giây

Lựa chọn độ trễ khi đi vào

Độ trễ khi đi ra, giây

Lựa chọn độ trễ khi đi ra

Độ trễ trong chế độ ban đêm

Bật độ trễ khi thiết lập chế độ ban đêm

Kích hoạt trong chế độ ban đêm

Nếu được chọn, thiết bị sẽ chuyển ra chế độ kích hoạt khi bạn vào chế độ ban đêm

Báo động bằng còi khi cửa bị mở

Nếu được kích hoạt, còi báo HomeSiren và StreetSiren sẽ được kích hoạt khi có sự mở cửa

Kích hoạt báo động khi liên kết ngoài bị kích hoạt

Nếu được kích hoạt, còi báo HomeSiren và StreetSiren sẽ được kích hoạt khi có sự mở của thiết bị liên kết

Kiểm tra cường độ sóng

Chuyển thiết bị sang chế độ kiểm tra cường độ sóng

Kiểm tra vùng phát hiện

Chuyển thiết bị sang chế độ kiểm tra vùng phát hiện

Kiểm tra suy giảm

Chuyển thiết bị sang chế độ kiểm tra suy giảm (chỉ có ở thiết bị có phần mềm 3.5 trở lên)

Hướng dẫn sử dụng

Mở bảng hướng dẫn sử dụng của thiết bị

Hủy kết nối thiết bị

Ngắt kết nối thiết bị khỏi bộ Hub và xóa mọi cài đặt.

Các báo hiệu của thiết bị cảm ứng

Sự kiện

Báo hiệu

Ghi chú

Bật mở thiết bị cảm ứng

Bật mở đèn xanh lá trong khoảng 1 giây



Thiết bị được kết nối với Hub, ocBridge, và uartBridge

Chớp sáng liên tục trong vài giây



Báp động/ chống phá hoại được kích hoạt

Báo đèn xanh lá trong khoảng 1 giây

Báo động được gửi đi mỗi 5 giây 1 lần

Cần thay pin

Trong lúc báo động, thiết bị chớp đèn xanh chậm rãi

Cách thức thay Pin cho thiết bị được ghi rõ trong mục Hướng dẫn thay pin cho thiết bị.



Kiểm tra thiết bị cảm ứng

Hệ thống an ninh Ajax cho phép tiến hành các cuộc kiểm tra để nắm rõ khả năng hoạt động của các thiết bị được kết nối.

Các chế độ kiểm tra sẽ không bắt đầu ngay mà là sau một chu kỳ 36 giây khi sử dụng tùy chỉnh mặc định. Thời gian bắt đầu kiểm tra phụ thuộc vào các tùy chỉnh chu kỳ quét của thiết bị cảm ứng (phân đoạn về các tùy chỉnh của “Jeweller” trong phần cài đặt của Hub).

  • Kiểm tra cường độ tín hiệu

  • Kiểm tra phạm vi quét

  • Kiểm tra suy giảm

Lắp đặt thiết bị

Lựa chọn vị trí lắp đặt

Vị trí lắp đặt DoorProtect phụ thuộc vào khoảng cách giữa thiết bị với bộ hub trung tâm và số lượng các vật cản ở giữa sẽ làm giảm chất lượng tín hiệu sóng: tường, nền nhà, các vật thể lớn trong phòng...

⚠️ Kiểm tra mức độ sóng trong phần cài đặt

Nếu cường độ sóng chỉ có 1 vạch, Ajax sẽ không đảm bảo rằng hệ thống sẽ hoạt động hoàn hảo. Hãy làm mọi cách để cải thiện chất lượng sóng! Tối thiểu hãy thử di chuyển thiết bị, chỉ 20 cm cũng có thể cải thiện đáng kể chất lượng sóng kết nối.

Nếu, sau khi di chuyển, mà thiết bị vẫn có cường độ sóng yếu hoặc không ổn định, hãy sử dụng bộ tăng sóng ReX.

Thiết bị được đặt bên trong hoặc bên ngoài khung cửa ( cửa sổ).

Khi cài đặt máy dò trong các mặt phẳng vuông góc (bên trong vỏ / khung), sử dụng nam châm nhỏ từ bộ. Khoảng cách giữa nam châm và máy dò không được vượt quá 1 cm.



Khi lắp đặt thiết bị lên cùng một mặt phẳng, sử dụng nam châm lớn, khoảng cách giữa nam châm và thiết bị không vượt quá 2 cm.

Phần nam châm được gắn vào phía di động của cửa (cửa sổ) bên phải của cảm ứng, có mũi tên chỉ hướng. Nếu cần thiết, thiết bị cảm ứng có thể được treo ngược hoặc theo phương nằm ngang.

Hướng dẫn lắp đặt cảm ứng

Trước khi lắp đặt, hãy chắc chắn rằng bạn đã chọn một vị trí thật phù hợp với các yêu cầu của bảng hướng dẫn này.





  1. Gắn bảng treo thông minh vào mặt phẳng bằng ốc vít, sử dụng ít nhất 2 điểm cố định ( 1 trong đó nằm phía trên phần chống phá hoại). Sau khi lựa chọn các phần cứng gắn kèm khác, hãy đảm bảo rằng không gây hư hại hoặc biến dạng đối với bảng treo.

Băng keo hai mặt chỉ nên được sử dụng như một giải pháp cố định tạm thời cho thiết bị. Băng keo sẽ khô theo thời gian và có thể làm rơi thiết bị, dẫn đến hệ thống hoạt động không hoàn hảo. Hoặc có thể làm hư thiết bị do cú rơi.

  1. Đặt thiệt bị lên bảng treo. Ngay khi thiết bị được cố định trên SmartBracket, nó sẽ nháy đèn LED - điều này là tín hiệu cho thấy nắp chống phá hoại của thiết bị đã được đóng.

Nếu đèn LED tín hiệu của thiết bị không báo sáng sau khi cài đặt lên SmartBracket, kiểm tra tình trạng của chế độ chống phá hoại trên ứng dụng Hệ thống an ninh Ajax rồi chỉnh lại độ chặt của bảng treo.

Nếu thiết bị bị giật khỏi về mặt hoặc tháo rời khỏi bản treo, bạn sẽ nhận được thông báo.

  1. Cài đặt nam châm lên bảng treo.

Không được lắp thiết bị tại:

  • Khu vực bên ngoài (ngoài trời)

  • Gần các vật thể kim loại hoặc mặt kính vì có thể ảnh hưởng chất lượng sóng kết nối

  • Ở nơi vượt quá phạm vi nhiệt độ và độ ẩm của thiết bị

Kết nối với một thiết bị cảm biến có dây

Một thiết bị cảm biến có dây với kết nối loại NC có thể được liên kết với thiết bị DoorProthong thông qua khe cổng gắn ngoài.

Ajax khuyên rằng bạn nên cài đặt thiết bị có dây ở khoảng các không quá 1 mét - khoảng cách dây càng xa lại càng tăng cao nguy cơ bị hư hại và làm giảm chất lượng tín hiệu giữa các thiết bị.

Để kéo dây khỏi thân máy, bẻ mở ổ cắm:

Nếu cảm biến bên ngoài được liên kết, bạn sẽ nhận được thông báo.

Bảo trì thiết bị và thay Pin

Bạn nên kiểm tra tính năng của hệ thống an ninh Ajax thường xuyên.

Làm sạch thân máy khỏi bui, mạng nhện hoặc các loại bụi bẩn khác. Chỉ sử dụng khăn khô mềm để bảo trì các thiết bị.

Không dùng các chất tẩy rửa có chứa c, acetone hoặc xăng để làm sạch thiết bị.

Pin được cài đặt sẵn đảm bảo hoạt động tự động lên đến 7 năm (với tần suất truy vấn của bộ Hub trung tâm là 3 phút).

Nếu cửa mở 10 lần một ngày và khoảng thời gian yêu cầu máy dò được đặt ở mức 60 giây, thì DoorProtect sẽ hoạt động 7 năm kể từ pin được cài đặt sẵn. Bạn sẽ giảm tuổi thọ của thiết bị xuống còn 2 năm bằng cách đặt khoảng thời gian yêu cầu là 12 giây.

Nếu phát hiện Pin cạn, hệ thống an ninh sẽ gửi các thông báo tương ứng và đèn LED sẽ sáng lên và tắt, nếu máy dò phát hiện bất kỳ chuyển động nào hoặc nếu trình giả mạo được kích hoạt.

👉🏻 Hướng dẫn thay pin

Bảng tính năng kỹ thuật

Cảm biến

Rờ-le sậy kín

Phạm vi cảm ứng

1 cm (nam châm nhỏ)

2 cm (nam châm lớn)

Công tắc chống phá hoại

Có

Chân kết nối với thiết bị cảm ứng bên ngoài

Có, cổng NC

Băng tần

868.0 – 868.6 MHz hoặc 868.7 – 869.2 MHz tùy thuộc vào vùng bán sản phẩm

Công suất tối đa

20 mW

Loại mô-đun

GFSK

Phạm vi kết nối

Lên đến 1,200 m (Môi trường không vật cản)

Nguồn

1 Pin CR123A, 3 V

Tuổi thọ Pin

Lên đến 7 năm

Phạm vi nhiệt độ hoạt động

Đối với Ukraina và các nước Đông Phi:

Từ -10°С tới +40°С

Các nơi khác:

Từ +5°С tới +40°С

Độ ẩm chịu được

Lên đến 75%

Kích thước

Ø 20 х 90 mm

Khối lượng

29 g

Trọn bộ gồm

  1. DoorProtect

  2. Pin CR123A (được lắp sẵn)

  3. Nam châm lớn

  4. Nam châm nhỏ

  5. Kẹp thiết bị đầu cuối gắn ngoài

  6. Bộ ốc lắp đặt

  7. Hướng dẫn sử dụng

Bảo hành

Bảo hành chính hãng 2 năm cho sản phẩm.

Nếu thiết bị không hoạt động như thiết kế, hãy liên hệ với bộ phận hỗ trợ kỹ thuật bên chúng tôi trước khi đem đi bảo hành - vì hơn 50% các trường hợp chỉ la vấn đề về tùy chỉnh cài đặt.
